Kiedy rolki transportowe wymagają dodatkowego prowadzenia przemieszczanego ładunku?

Ładunek poruszający się po rolkach nie zawsze pojedzie dokładnie tam, gdzie zaplanował projektant przenośnika. Wystarczy niewielka różnica średnic rolek, przekoszenie konstrukcji, nierówny rozkład masy albo boczna siła przy odkładaniu elementu, żeby skrzynia, paleta czy detal zaczęły stopniowo uciekać z osi. Dodatkowe prowadzenie ładunku jest potrzebne właśnie wtedy, gdy sam układ rolek nie zapewnia powtarzalnego toru ruchu albo gdy nawet niewielkie przesunięcie może skończyć się zakleszczeniem, uszkodzeniem produktu lub zatrzymaniem całej linii.

W praktyce nie chodzi więc o zasadę „prowadnice zawsze” albo „prowadnice nigdy”. Trzeba ocenić geometrię transportowanego elementu, jego środek ciężkości, szerokość podparcia, długość odcinka, sposób napędu oraz to, co dzieje się przed i za przenośnikiem.

Kiedy sam tor rolkowy przestaje wystarczać?

Najłatwiejszy przypadek to sztywny, prostokątny ładunek o płaskim spodzie, przemieszczany po prostym i prawidłowo wypoziomowanym torze. Jeżeli produkt jest odkładany centralnie, nie ma dużego luzu między jego szerokością a szerokością użytkową przenośnika i nie występują boczne uderzenia, dodatkowe prowadzenie często nie jest potrzebne.

Sytuacja zmienia się, gdy pojawia się jeden z kilku typowych problemów.

• Ładunek jest wyraźnie węższy od toru rolkowego. Ma wtedy miejsce na stopniowe przemieszczanie się w bok. Im dłuższy odcinek, tym większa może być końcowa odchyłka.

• Środek ciężkości nie znajduje się w osi geometrycznej produktu. Dotyczy to m.in. pojemników z niesymetrycznie rozmieszczonymi częściami, skrzyń z cięższym wyposażeniem po jednej stronie czy niektórych podzespołów przemysłowych.

• Spód ładunku nie jest idealnie płaski. Wytłoczenia, stopki, żebra, płozy albo uszkodzone dno powodują, że poszczególne rolki przekazują różne siły.

• Ładunek trafia na przenośnik pod kątem. Problem często występuje po ręcznym odkładaniu, po zjeździe z innego transportera lub przy przekazywaniu produktu między dwiema sekcjami.

• Na torze występują łuki, rozjazdy, stoły obrotowe albo transfery poprzeczne. W takich miejscach dodatkowe siły boczne są normalnym elementem pracy układu.

• Produkt ma dużą wysokość w stosunku do szerokości podstawy. Niewielkie przesunięcie przestaje być wtedy jedynie problemem z pozycjonowaniem; może zwiększyć ryzyko przechylenia.

Ważny jest również stosunek wymiarów ładunku do rozstawu rolek. W praktycznie zaprojektowanym układzie spód produktu powinien być jednocześnie podparty przez kilka rolek, a nie balansować między dwiema podporami. Dla typowych skrzynek i kartonów często przyjmuje się jako bezpieczny punkt wyjścia podparcie przez minimum trzy rolki w całym zakresie ruchu. Nie jest to jednak uniwersalna norma projektowa. Przy miękkim kartonie, ciężkim detalu, palecie o nietypowym układzie desek albo pojemniku z elastycznym dnem trzeba sprawdzić rzeczywistą powierzchnię styku.

Najczęstszy błąd wygląda banalnie: prowadnice dodaje się dopiero wtedy, gdy gotowa linia zaczyna zrzucać produkty. To kosztowna kolejność. Tor przemieszczania trzeba analizować razem z doborem szerokości, rozstawu i średnicy rolek, a nie jako późniejsze wyposażenie dodatkowe.

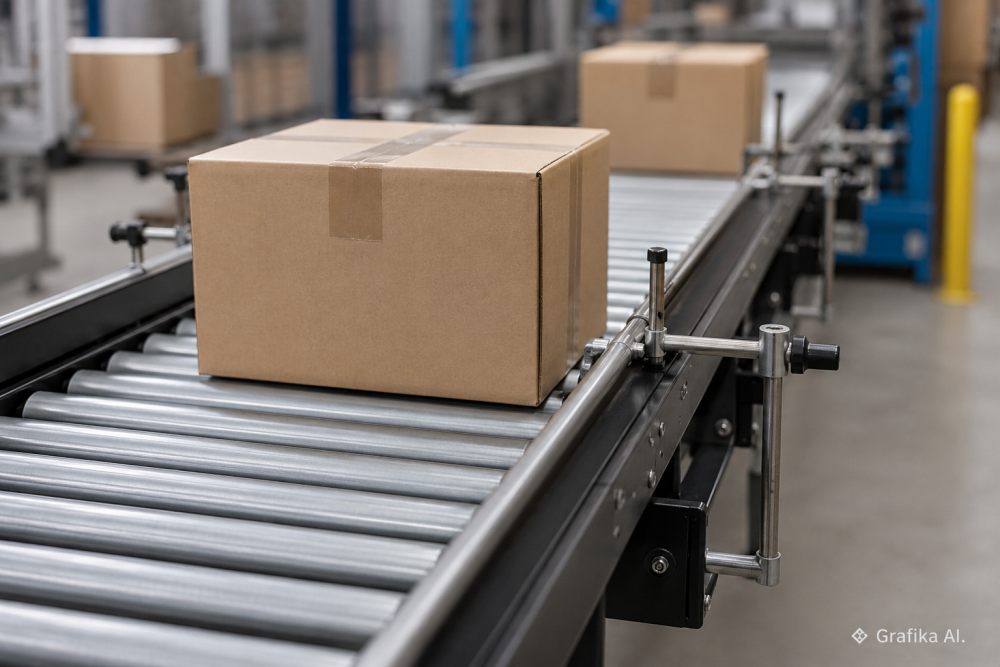

Jak rozpoznać, że potrzebne są prowadnice boczne?

Pierwszym sygnałem nie musi być wypadnięcie produktu z przenośnika. Znacznie wcześniej pojawiają się objawy, które operatorzy często traktują jako drobną niedogodność: ładunki dojeżdżają do końca pod różnym kątem, ocierają jedną stroną, przed czujnikiem trzeba je poprawiać ręcznie albo raz na kilkadziesiąt cykli dochodzi do zakleszczenia.

Jeżeli położenie produktu ma znaczenie dla kolejnej operacji, nawet przesunięcie rzędu kilkunastu milimetrów może być problemem. Dotyczy to zwłaszcza stanowisk, na których dalej pracuje:

• robot paletyzujący,

• manipulator,

• skaner kodów,

• kamera systemu wizyjnego,

• etykieciarka,

• automatyczna owijarka,

• ogranicznik pneumatyczny,

• stacja montażowa lub pakująca.

W takich zastosowaniach zadaniem prowadnic nie jest wyłącznie zabezpieczenie krawędzi przenośnika. Mają one ustabilizować położenie produktu przed kolejną operacją.

Nie należy jednak ustawiać prowadnic „na styk”. Sztywna prowadnica dociskająca karton lub skrzynię z obu stron może stworzyć więcej problemów, niż rozwiązuje. Produkty nie są idealnie powtarzalne wymiarowo. Karton pęcznieje, pojemnik z tworzywa może być odkształcony, paleta drewniana bywa uszkodzona, a wystający fragment folii stretch potrafi zaczepić o nawet niewielką szczelinę.

Dlatego luz należy dobierać do rzeczywistego maksymalnego wymiaru ładunku, a nie wyłącznie do wymiaru nominalnego z katalogu. Jeżeli na tej samej linii transportowane są warianty różniące się szerokością, rozsądniejszym rozwiązaniem bywają prowadnice regulowane niż stałe.

Równie istotny jest sam punkt wejścia. Prowadnica zaczynająca się nagle prostopadłą krawędzią działa jak przeszkoda. Produkt nadjeżdżający kilka centymetrów poza osią może w nią uderzyć i stanąć. Wejście prowadnicy powinno łagodnie naprowadzać ładunek, a nie gwałtownie wymuszać zmianę położenia.

Przy cięższych jednostkach problem staje się jeszcze bardziej widoczny. Skrzynia o masie 5 kg ocierająca o prowadnicę zachowuje się inaczej niż element ważący 100 kg. W drugim przypadku rosną siły działające na wsporniki, tarcie i ryzyko uszkodzenia bocznej powierzchni produktu. Sama obecność prowadnicy nie rozwiązuje więc źle zaprojektowanego toru.

Jak dobrać sposób prowadzenia do konkretnego ładunku?

Najprostsza prowadnica ślizgowa wystarcza wtedy, gdy korekty położenia są niewielkie, prędkość transportu umiarkowana, a powierzchnia produktu dobrze znosi sporadyczne tarcie. Można stosować profile stalowe, aluminiowe albo elementy z tworzyw o niskim współczynniku tarcia. W liniach, w których bok opakowania ma kontakt z prowadnicą praktycznie przez cały czas, warto rozważyć powierzchnie ograniczające opory ruchu.

Przy większych odchyleniach albo delikatnych produktach lepsze bywają boczne rolki prowadzące. Zamiast przesuwać się po nieruchomej powierzchni, ładunek wprawia rolkę w obrót. Ogranicza to tarcie i ścieranie opakowania. Rozwiązanie jest jednak bardziej złożone: dochodzą kolejne łożyska, mocowania i punkty podatne na zabrudzenie.

Wybór powinien wynikać z czterech parametrów:

1. Masy ładunku. Im większa masa, tym większe obciążenie boczne może pojawić się przy korekcie toru.

2. Prędkości transportu. Ten sam błąd ustawienia przy większej prędkości powoduje mocniejsze uderzenie w prowadnicę.

3. Materiału powierzchni bocznej. Metalowy pojemnik zniesie inne warunki niż lakierowany detal, tekturowe pudełko lub zgrzewka w folii.

4. Wymaganej dokładności pozycjonowania. Do zabezpieczenia przed zsunięciem wystarczy większy luz niż do ustawienia produktu przed robotem lub kamerą.

Konstrukcja prowadzenia nie powinna także kompensować błędów wykonania samego przenośnika. Jeżeli produkt regularnie skręca w jedną stronę na prostym odcinku, najpierw trzeba sprawdzić równoległość ramy, ustawienie osi rolek, poziom konstrukcji, stan łożysk i powtarzalność średnic elementów tocznych. Dokręcanie kolejnej prowadnicy do krzywego toru jedynie maskuje problem i zwiększa opory.

Przy projektowaniu lub modernizacji układu dobrze jest od razu porównać dostępne rolki, elementy transportowe i podzespoły pod kątem średnicy, konstrukcji osi, materiału oraz przewidywanego obciążenia. Więcej informacji na: https://sklep.andrzejewski.pl.

Trzeba też uwzględnić wadę prowadnic, o której łatwo zapomnieć: są kolejnym miejscem gromadzenia brudu i kolejnym elementem wymagającym ustawienia. W zakładach pracujących z pyłem, wiórami, resztkami opakowań albo zabrudzonymi paletami zbyt małe szczeliny szybko stają się punktem zakleszczeń. Im bardziej rozbudowane prowadzenie, tym ważniejszy jest dostęp do czyszczenia i regulacji.

Nie każdy transporter potrzebuje więc rozbudowanego systemu bocznego. Jeżeli próby z rzeczywistym ładunkiem pokazują stabilny tor na całej długości, dokładanie prowadnic „na wszelki wypadek” zwiększa koszt konstrukcji, utrudnia obsługę i tworzy nowe powierzchnie tarcia bez konkretnej korzyści.

FAQ

Czy każdy przenośnik rolkowy powinien mieć prowadnice boczne?
Nie. Na prostym, dobrze ustawionym torze z szerokim i stabilnym ładunkiem prowadnice mogą być zbędne. Są potrzebne wtedy, gdy produkt ma tendencję do przemieszczania się na boki albo musi dojechać do kolejnego stanowiska w ściśle określonej pozycji.

Czy prowadnica może cały czas dotykać transportowanego produktu?
Może, ale stałe tarcie oznacza dodatkowy opór i zużycie powierzchni. Przy delikatnym opakowaniu, większej masie lub wysokiej częstotliwości pracy lepiej ograniczyć kontakt albo zastosować boczne elementy rolkowe.

Jak ustawić szerokość między prowadnicami?
Nie według nominalnej szerokości produktu, lecz według jego rzeczywistych skrajnych wymiarów. Trzeba uwzględnić tolerancję wykonania, odkształcenia opakowania, folię, wystające elementy oraz wymagany zakres korekty toru.

Czy prowadnice naprawią problem z ładunkiem stale uciekającym w jedną stronę?
Mogą zatrzymać produkt na torze, ale nie usuną przyczyny. Stałe ściąganie na jedną stronę jest sygnałem, żeby sprawdzić geometrię ramy, równoległość rolek, wypoziomowanie i stan elementów obrotowych.

Kiedy lepsze są rolki boczne niż prowadnica ślizgowa?
Gdy produkt często styka się z prowadzeniem, jest ciężki, ma delikatną powierzchnię albo porusza się z prędkością, przy której tarcie o nieruchomy profil zaczyna powodować zużycie lub niestabilną pracę.

Czy prowadzenie trzeba sprawdzać na rzeczywistym produkcie?
Tak. Rysunek techniczny nie pokaże miękkiego dna kartonu, krzywej palety, luźnej folii ani przesuniętego środka ciężkości. Test należy wykonać na najlżejszym, najcięższym i wymiarowo najbardziej niekorzystnym wariancie ładunku.

Pierwsza decyzja przy problemie z uciekającym ładunkiem powinna być prosta: nie dokładaj od razu prowadnic. Najpierw przeprowadź kilka przejazdów rzeczywistego produktu i zaznacz, w którym miejscu zaczyna zmieniać tor. Jeżeli odchyłka pojawia się zawsze po tej samej stronie, w pierwszej kolejności usuń błąd geometrii lub ustawienia rolek. Prowadzenie dodawaj dopiero wtedy, gdy sam transporter pracuje prawidłowo, a boczna stabilizacja wynika z cech ładunku albo wymaganej dokładności pozycjonowania.
