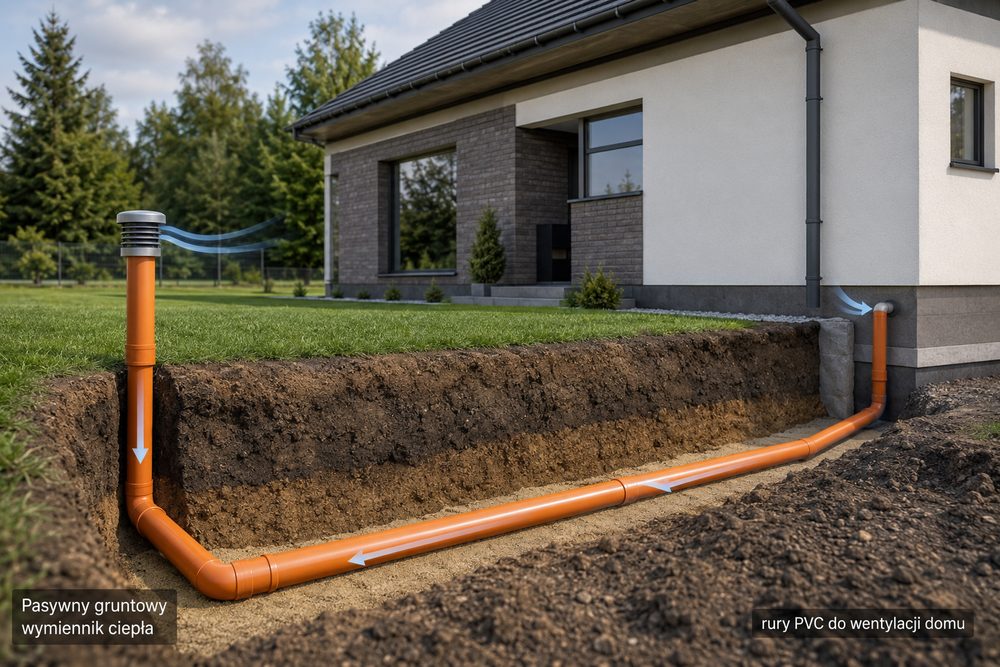

Jak zbudować pasywny gruntowy wymiennik ciepła do wentylacji domu z użyciem rur PCV

Gruntowy wymiennik ciepła nie zastępuje rekuperatora ani wentylatora. To podziemny odcinek instalacji, przez który powietrze zewnętrzne trafia do domu po wstępnym ogrzaniu zimą albo schłodzeniu latem. Określenie „pasywny” oznacza tu brak sprężarki, pompy ciepła i obiegu glikolu — przepływ powietrza nadal wymusza centrala wentylacyjna.

Najprostszy wariant można wykonać z gładkich rur PVC-U do kanalizacji zewnętrznej. Technicznie jest to możliwe, ale nie wystarczy zakopać trzydziestu metrów pomarańczowej rury i podłączyć jej do rekuperatora. O działaniu instalacji decydują przede wszystkim: średnica przewodu, głębokość ułożenia, szczelność, odprowadzenie kondensatu, opory przepływu oraz możliwość czyszczenia. Błąd w jednym z tych punktów potrafi zamienić tani wymiennik w wilgotny kanał, którego nikt nie chce później używać.

Najpierw policz przepływ, długość i miejsce na działce

Projektowanie zaczyna się od wydajności wentylacji, a nie od ceny rury. Typowa centrala w domu jednorodzinnym o powierzchni 100–160 m² pracuje przez większość czasu z wydajnością około 150–300 m³/h. W trybie intensywnym, używanym po kąpieli albo podczas gotowania, przepływ może wzrosnąć do 350–450 m³/h.

Dla pojedynczego rurowego wymiennika rozsądnym punktem wyjścia jest:

• średnica wewnętrzna około 200 mm,
• długość 35–50 m,
• ułożenie na głębokości 1,5–2,0 m,
• stały spadek 1,5–2%,
• możliwie prosty przebieg, bez serii ostrych kolan,
• przepływ roboczy około 180–280 m³/h.

W rurze o średnicy wewnętrznej zbliżonej do 200 mm strumień 200 m³/h daje prędkość powietrza około 1,8 m/s, a 300 m³/h — około 2,7 m/s. To jeszcze użyteczny zakres. Przy 400 m³/h prędkość przekracza 3,5 m/s, rosną opory, szum i zużycie energii przez wentylator. W takim domu lepiej zastosować dwie równoległe nitki, większą średnicę albo zrezygnować z rurowego GWC.

Rura 160 mm wygląda atrakcyjnie cenowo, lecz przy wydajności 250–300 m³/h jest po prostu za ciasna. Centrala zaczyna pracować na wyższym sprężu, a część korzyści cieplnej znika w rachunku za prąd. Średnicę dobiera się również do króćca rekuperatora — przewód GWC nie powinien być mniejszy od głównego przewodu czerpnego centrali.

Głębokość 1,5 m traktuję jako minimum, nie jako wartość docelową dla każdej działki. Na lekkim, suchym piasku temperatura gruntu zmienia się szybciej, dlatego lepsze efekty daje zejście w okolice 1,8–2,0 m. W glinie albo wilgotnym gruncie wymiana ciepła jest zwykle korzystniejsza, ale wykonanie wykopu staje się trudniejsze, a odwodnienie nabiera większego znaczenia.

Najlepsza trasa to długa, prawie prosta nitka. Jeżeli trzeba zmienić kierunek, zamiast kolana 90° lepiej użyć dwóch kolan 45° albo łagodnego łuku. Każde ostre załamanie:

• zwiększa opór przepływu,
• utrudnia wprowadzenie szczotki lub kamery,
• tworzy miejsce, w którym może zatrzymać się woda,
• podnosi ryzyko rozszczelnienia podczas osiadania gruntu.

Nie układałbym GWC pod przyszłym garażem, tarasem ani pod częścią działki, do której nie da się później dostać koparką. Rura może przepracować wiele lat, ale uszkodzona uszczelka albo źle wykonany odpływ kondensatu potrafią wymusić odkrycie fragmentu instalacji.

Przed rozpoczęciem robót trzeba sprawdzić mapę uzbrojenia terenu i rzeczywisty przebieg przewodów. Szczególnie niebezpieczne jest prowadzenie wykopu „na pamięć” obok kabla energetycznego, gazu, wodociągu, przyłącza kanalizacyjnego albo drenażu opaskowego. Lokalizację warto uzgodnić z projektantem instalacji sanitarnych już na etapie projektu domu, a nie po wykonaniu elewacji i zagospodarowaniu ogrodu.

Czerpnia terenowa powinna pobierać możliwie czyste powietrze. Dolną krawędź wlotu należy umieścić co najmniej 2 m nad terenem, zabezpieczyć daszkiem, siatką przeciw owadom i filtrem wstępnym. Nie stawia się jej przy kompostowniku, śmietniku, wywiewce kanalizacyjnej, podjeździe ani w miejscu, gdzie zimą pracuje samochód. Polskie warunki techniczne wymagają zachowania co najmniej 8 m od ulic, parkingów powyżej 20 stanowisk, miejsc gromadzenia odpadów i innych źródeł zanieczyszczeń.

Trzeba też sprawdzić ryzyko radonowe. Szczelny przewód nie zasysa powietrza z gruntu, jednak uszkodzone połączenia pracujące pod podciśnieniem mogą wprowadzać do instalacji gazy gruntowe. Na obszarach o podwyższonym potencjale radonowym wykonanie GWC z przypadkowych, luźno połączonych elementów jest złym pomysłem. Priorytetem są wtedy szczelność połączeń, próba instalacji i późniejszy pomiar radonu w budynku.

Materiały, wykonanie i odprowadzenie kondensatu

Do budowy budżetowego wymiennika wybiera się gładkie, lite rury PVC-U do kanalizacji zewnętrznej, najlepiej klasy sztywności obwodowej SN8. Nie stosowałbym rur spienionych, wielowarstwowych z rdzeniem ani karbowanych rur drenarskich. Karbowana powierzchnia mocno zwiększa opory, zatrzymuje brud i jest praktycznie nie do wyczyszczenia.

Dla instalacji o długości 42 m lista materiałów może wyglądać następująco:

• 42 m rury PVC-U 200 mm SN8,
• 2–4 łagodne kolana 30° lub 45°,
• przejście z PVC na przewód wentylacyjny,
• pionowa czerpnia z daszkiem,
• obudowa filtra wstępnego,
• studzienka kondensatu albo rewizyjna,
• przepustnica umożliwiająca ominięcie GWC,
• szczelne przejście przez fundament lub ścianę,
• podsypka piaskowa,
• taśma ostrzegawcza,
• dwa punkty rewizyjne: przy czerpni i przed wejściem do budynku.

PVC-U jest sztywne, gładkie i łatwe w montażu, ale ma istotne ograniczenie: typowa rura kanalizacyjna nie jest projektowana jako higieniczny przewód wentylacyjny. Producent deklaruje jej przydatność do transportu ścieków, nie do stałego prowadzenia powietrza nawiewanego do pomieszczeń. W praktyce wiele takich instalacji działa, jednak inwestor bierze na siebie odpowiedzialność za dobór materiału.

Nie kupowałbym najtańszej rury bez oznaczeń producenta, klasy SN i rodzaju ścianki. Do wymiennika nie powinny trafiać elementy długo przechowywane na słońcu, popękane kielichy ani uszczelki niewiadomego pochodzenia. Jeżeli priorytetem jest higiena i wieloletnia eksploatacja, rozsądniejszym wyborem są dedykowane rury GWC z deklaracją producenta dotyczącą transportu powietrza, zwykle wykonane z PE lub PP. Kosztują więcej, lecz ograniczają spór o przydatność zwykłego PVC.

Rury układa się na wyrównanej podsypce piaskowej o grubości około 10–15 cm. Pod kielichami trzeba wykonać niewielkie zagłębienia, żeby przewód opierał się na całej długości, a nie punktowo. Po zmontowaniu pierwszą warstwę zasypki — około 20–30 cm nad rurą — wykonuje się z piasku lub drobnego gruntu bez kamieni. Dopiero wyżej można użyć gruntu rodzimego.

Najważniejszy jest jednostajny spadek 1,5–2 cm na każdy metr rury. Na odcinku 40 m różnica wysokości wyniesie więc 60–80 cm. To dużo. Właśnie dlatego spadek trzeba narysować na profilu przed zamówieniem koparki. Bez obliczenia rzędnych może się okazać, że koniec rury wypada poniżej fundamentów albo studzienka kondensatu musiałaby mieć trzy metry głębokości.

Są dwa sensowne kierunki spadku:

1. W stronę czerpni — kondensat trafia do studzienki ustawionej przy czerpni, poza domem.
2. W stronę budynku — woda spływa do dostępnego syfonu lub studzienki technicznej przed centralą.

W domu jednorodzinnym preferuję spadek w stronę czerpni. Ewentualna nieszczelność albo zapach z odpływu pozostają wtedy poza budynkiem. Studzienka musi mieć możliwość kontroli i opróżnienia. Nie wolno zakładać, że kondensat „jakoś wsiąknie”. Przy wysokim poziomie wód gruntowych może nie wsiąkać wcale, a podczas ulewy woda popłynie w przeciwną stronę — do rury.

Odpływu kondensatu nie łączy się bezpośrednio z kanalizacją bez szczelnego syfonu i zabezpieczenia przed wysychaniem. Podciśnienie w instalacji może zasysać zapachy kanalizacyjne. To jeden z najbardziej irytujących błędów: wymiennik działa termicznie, ale domownicy wyłączają go z powodu zapachu.

Każdy kielich należy oczyścić, sprawdzić uszczelkę i połączyć zgodnie z instrukcją producenta. Nie smaruje się połączeń płynem do naczyń ani przypadkowym olejem. Stosuje się środek montażowy przeznaczony do uszczelek kanalizacyjnych. Po wsunięciu rury do oporu cofa się ją o kilka milimetrów, aby pozostawić miejsce na pracę termiczną.

Przed zasypaniem wykonuje się trzy kontrole:

• pomiar spadku niwelatorem lub laserem,
• oględziny wnętrza kamerą albo mocnym źródłem światła,
• próbę szczelności całego przewodu.

Nie zasypuje się instalacji tylko dlatego, że koparka czeka. Poprawienie kielicha w otwartym wykopie trwa kilkanaście minut. Odkopywanie gotowego ogrodu trwa dzień i zwykle niszczy nawierzchnię.

W przewodzie trzeba przewidzieć możliwość czyszczenia. Rewizja powinna umożliwiać wprowadzenie szczotki na elastycznym wale, przewodu płuczącego lub kamery inspekcyjnej. Deklaracje o „antybakteryjnej powierzchni” nie zastępują odpływu wody i kontroli. Jeżeli w rurze stale stoi kondensat, żadna marketingowa powłoka nie uratuje instalacji.

Podłączenie, eksploatacja, efekty i realny koszt

GWC powinien być podłączony przed rekuperatorem przez układ z przepustnicami. Potrzebne są dwie drogi poboru powietrza:

• przez gruntowy wymiennik,
• przez zwykłą czerpnię ścienną lub dachową, czyli bypass GWC.

Bez bypassu wymiennik będzie pracował także wtedy, gdy nie ma to sensu. Wiosną grunt może mieć 8–10°C, a powietrze zewnętrzne 16°C. Przepuszczenie go przez ziemię niepotrzebnie schłodzi nawiew. Jesienią sytuacja może wyglądać podobnie.

Sterowanie można oprzeć na dwóch czujnikach temperatury: przy czerpni zewnętrznej i za GWC. Prosta zasada działania jest wystarczająca:

• zimą korzystaj z GWC, gdy za wymiennikiem jest wyraźnie cieplej niż na zewnątrz,
• latem korzystaj z GWC, gdy za wymiennikiem jest chłodniej,
• w okresach przejściowych wybieraj bezpośrednią czerpnię,
• wyłącz GWC, gdy pojawia się problem z wilgocią, odpływem albo zapachem.

Przepustnice powinny być szczelne. Jeżeli obie drogi pozostaną częściowo otwarte, centrala pobierze powietrze trasą o mniejszym oporze, a przepływu przez GWC nie da się przewidzieć. Po uruchomieniu instalację trzeba wyregulować i sprawdzić wydajność anemometrem lub na podstawie pomiaru centrali.

Filtr wstępny najlepiej umieścić przed rurą, w dostępnej obudowie przy czerpni. Zatrzymuje owady, nasiona, kurz i większe pyły, zanim dostaną się do kilkudziesięciometrowego przewodu. Nie powinien być zbyt dokładny, bo szybko się zatka. Na wejściu sprawdza się filtr zgrubny, natomiast właściwy filtr przeciwpyłowy pozostaje w centrali wentylacyjnej.

Filtr przy czerpni trzeba kontrolować co 1–3 miesiące, zależnie od otoczenia. W okresie pylenia roślin albo przy nieutwardzonej drodze może wymagać czyszczenia częściej. Raz w roku należy sprawdzić:

• drożność odpływu kondensatu,
• stan studzienki,
• uszczelki i czerpnię,
• zapach powietrza za wymiennikiem,
• wnętrze rury w punktach rewizyjnych,
• rzeczywisty spadek ciśnienia instalacji.

Pełną inspekcję kamerą rozsądnie wykonać po pierwszym sezonie, a później co kilka lat lub natychmiast, gdy pojawi się zapach stęchlizny. Mycie bez wcześniejszego sprawdzenia odpływu jest ryzykowne — można wprowadzić do rury kilkadziesiąt litrów wody i nie mieć jak jej usunąć.

Nie należy oczekiwać od GWC efektu klimatyzatora. Dobrze wykonany wymiennik potrafi latem obniżyć temperaturę powietrza nawiewanego o kilka lub kilkanaście stopni względem upalnego powietrza zewnętrznego. Nie oznacza to jednak obniżenia temperatury całego domu o tyle samo. Przy dużych przeszkleniach i braku osłon przeciwsłonecznych zyski słoneczne są znacznie większe niż chłód dostarczany przez wentylację.

Przykład: schłodzenie 250 m³/h powietrza o 10°C daje moc chłodniczą rzędu 0,8 kW. Typowy klimatyzator pokojowy ma moc 2,5–3,5 kW. GWC poprawia komfort, ogranicza przegrzewanie i osusza część letniego powietrza, ale nie zastąpi klimatyzacji w mocno nasłonecznionym domu.

Zimą jego najważniejszą zaletą jest nie tyle oszczędność energii, ile ochrona rekuperatora przed zamarzaniem. Jeżeli przy temperaturze zewnętrznej –15°C powietrze po przejściu przez grunt ma 0–5°C, centrala rzadziej uruchamia nagrzewnicę wstępną i rzadziej przechodzi w tryb odszraniania. Dokładny efekt zależy od długości rury, rodzaju gruntu, czasu pracy i wilgotności.

Grunt nie jest niewyczerpanym magazynem. Podczas długiej fali upałów ziemia wokół rury stopniowo się ogrzewa, a wydajność chłodzenia spada. Podobnie zimą ciągła praca wychładza najbliższe otoczenie przewodu. Z tego powodu przewymiarowanie wentylatora i całodobowe tłoczenie maksymalnego strumienia nie poprawiają proporcjonalnie efektu.

Orientacyjny koszt samodzielnie organizowanej instalacji z rurą PVC-U 200 mm wygląda następująco:

• rura 35–50 m: około 2 100–5 500 zł,
• kolana, redukcje, uszczelnienia i przejścia: 500–1 500 zł,
• czerpnia i obudowa filtra: 500–1 500 zł,
• studzienka lub odpływ kondensatu: 400–1 500 zł,
• przepustnice i bypass: 500–1 800 zł,
• piasek, transport i materiały pomocnicze: 500–1 500 zł,
• minikoparka z operatorem: zwykle 150–250 zł za godzinę, często dodatkowo z opłatą za dojazd.

Jeżeli wykop powstaje przy okazji innych prac ziemnych, kompletny GWC z PVC można zamknąć w kwocie około 6 000–10 000 zł. Przy osobnym przyjeździe sprzętu, trudnym gruncie, wywozie ziemi i automatycznych przepustnicach realny budżet rośnie do 10 000–16 000 zł. System wykonany z dedykowanych rur higienicznych i zamontowany przez firmę może kosztować 15 000–25 000 zł, zależnie od długości i sposobu sterowania.

Najgorszy moment na oszczędzanie to podsypka, spadek, studzienka i rewizje. Tańsza czerpnia może zostać później wymieniona. Źle położona rura pozostanie pod ziemią.

Budowy nie zaczynałbym od zakupu materiału. Pierwszy krok to narysowanie profilu wysokościowego od czerpni do budynku i sprawdzenie, gdzie po uwzględnieniu 2% spadku znajdzie się najniższy punkt. Jeżeli nie da się w tym miejscu wykonać dostępnego odpływu kondensatu, trzeba zmienić trasę, zastosować układ glikolowy albo zrezygnować z GWC. Termika jest ważna, ale to woda najczęściej decyduje, czy instalacja po kilku latach nadal nadaje się do używania.

FAQ

Czy GWC z PVC może działać bez rekuperatora?
Może współpracować z osobnym wentylatorem nawiewnym, ale całkowicie naturalny przepływ jest niestabilny i zwykle zbyt mały. W domu z wentylacją grawitacyjną podłączenie długiej rury może dodatkowo osłabić ciąg.

Czy wystarczy rura o średnicy 160 mm?
Tylko przy małym przepływie. Dla wydajności około 100–150 m³/h może być wystarczająca. Przy 200–300 m³/h bezpieczniejsza jest średnica około 200 mm albo dwie równoległe rury.

Jak długa powinna być rura?
Dla typowego domu najczęściej przyjmuje się 35–50 m. Odcinek 15–20 m jest łatwiejszy i tańszy, ale podczas skrajnych temperatur powietrze może nie zdążyć wymienić wystarczającej ilości ciepła z gruntem.

Czy rurę trzeba ocieplać?
Część zakopaną w gruncie pozostawia się bez izolacji, ponieważ ma wymieniać ciepło z ziemią. Izoluje się natomiast odcinek przechodzący przez nieogrzewaną część budynku i połączenie z centralą, aby ograniczyć kondensację na zewnętrznej powierzchni przewodu.

Czy w rurze pojawi się woda?
Tak. Latem wilgotne powietrze może skraplać się na chłodnych ściankach. Dlatego potrzebny jest stały spadek, dostępny odpływ oraz możliwość kontroli najniższego punktu.

Czy można podłączyć kondensat do drenażu opaskowego?
Nie jest to dobry standard. Drenaż podczas wysokiego poziomu wód może zostać zalany i skierować wodę do GWC. Odpływ powinien mieć zabezpieczenie przed przepływem zwrotnym albo działać przez oddzielną, kontrolowaną studzienkę.

Czy PVC wydziela zapach?
Nowe elementy, uszczelki i środki montażowe mogą początkowo pachnieć. Przed podłączeniem instalację trzeba przewietrzyć. Utrzymujący się chemiczny lub stęchły zapach jest sygnałem do wyłączenia GWC i przeprowadzenia inspekcji.

Czy potrzebna jest rura z powłoką antybakteryjną?
Nie zastąpi ona prawidłowego spadku, suchego wnętrza i filtracji. Dedykowana rura z deklarowanymi właściwościami higienicznymi jest lepszym wyborem niż przypadkowa rura kanalizacyjna, ale nawet ona wymaga odpływu kondensatu i rewizji.

Czy GWC zastąpi klimatyzację?
Nie. Przy typowym przepływie wentylacyjnym zapewnia zwykle mniej niż 1–1,5 kW mocy chłodniczej. Pomaga ograniczyć przegrzewanie, lecz nie skompensuje dużych zysków słonecznych przez nieosłonięte okna.

Kiedy lepiej zrezygnować z rurowego GWC?
Gdy działka ma wysoki poziom wód gruntowych, nie da się wykonać odpływu kondensatu, trasa wymaga wielu ostrych zakrętów, brakuje miejsca na 35–50 m przewodu albo nie ma dostępu do późniejszej kontroli. W takich warunkach bezpieczniejszy bywa glikolowy wymiennik gruntowy.
