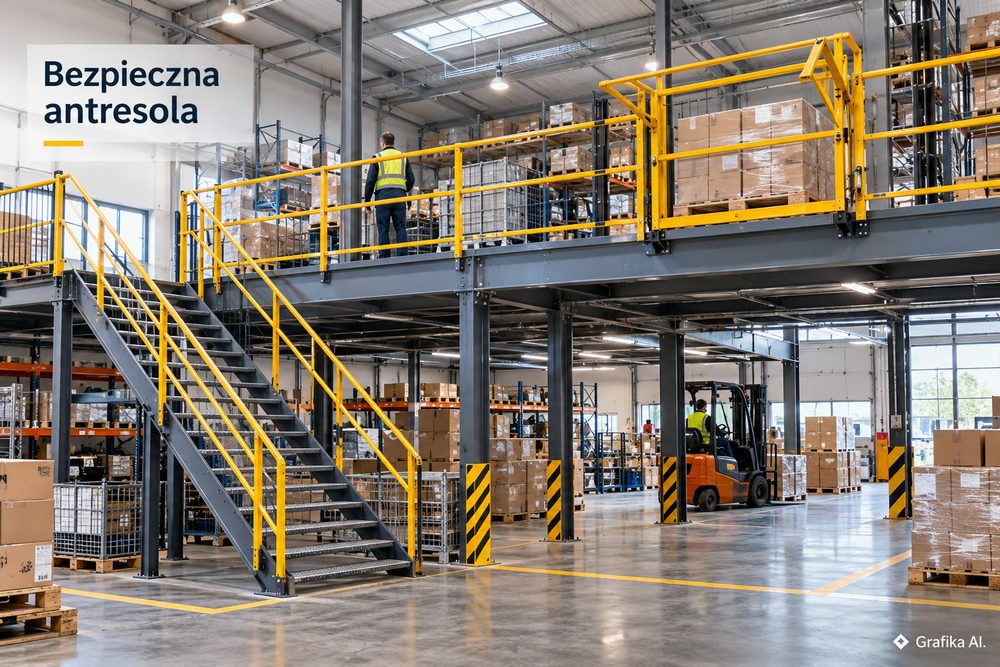

Jak zaplanować schody, barierki i bramki bezpieczeństwa na antresoli magazynowej

Schody ustawione w niewłaściwym miejscu potrafią zablokować przejazd wózka widłowego, a źle dobrana bramka przeładunkowa zmusza pracownika do stania przy niezabezpieczonej krawędzi. Takie błędy trudno poprawić po zamontowaniu konstrukcji. Dlatego schody, barierki i bramki bezpieczeństwa na antresoli magazynowej trzeba projektować razem z układem regałów, trasami transportowymi oraz sposobem obsługi towarów. Liczy się nie tylko zgodność z przepisami, ale również liczba pracowników, częstotliwość dostaw i gabaryty ładunków.

Schody na antresolę magazynową – wymiary, lokalizacja i wygoda użytkowania

Pierwsza decyzja dotyczy lokalizacji schodów. Powinny zapewniać możliwie krótkie dojście do stanowisk pracy, ale nie mogą ograniczać ciągów komunikacyjnych na dolnym poziomie. Umieszczenie schodów przy głównej trasie wózków widłowych często wygląda rozsądnie na rzucie hali. W praktyce kończy się przecinaniem ruchu pieszego i transportowego.

Wymiary schodów magazynowych zależą od przeznaczenia konstrukcji i kwalifikacji danego dojścia. Zgodnie z warunkami technicznymi dla budynków, w budynkach magazynowo-składowych standardowe schody stałe powinny mieć:

• Szerokość użytkową biegu minimum 1,2 m.
• Szerokość użytkową spocznika minimum 1,5 m.
• Maksymalną wysokość stopnia 17,5 cm.
• Głębokość stopnia wynikającą z zależności 2h + s = 60–65 cm, gdzie h oznacza wysokość, a s głębokość stopnia.
• Nie więcej niż 17 stopni w jednym biegu, z wyjątkiem przypadków przewidzianych przepisami.

Nie należy automatycznie przenosić tych parametrów na każde dojście techniczne. Schody służące wyłącznie do obsługi urządzeń mogą podlegać innym wymaganiom, w tym normie PN-EN ISO 14122-3. O kwalifikacji decyduje rzeczywista funkcja dojścia, a nie nazwa wpisana w projekcie.

Przykład: antresola znajduje się na wysokości 3,2 m. Przy 20 podstopnicach ich wysokość wyniesie 16 cm. Dla głębokości stopnia 30 cm otrzymujemy 2 × 16 + 30 = 62 cm, czyli proporcję zgodną z podanym wzorem. Ponieważ 20 stopni przekracza dopuszczalną liczbę dla jednego standardowego biegu, potrzebny będzie podział na biegi ze spocznikiem. Sam odcinek obejmujący 10 stopnic o głębokości 30 cm zajmie około 3 m w poziomie, bez uwzględnienia spocznika.

W ciasnej hali takie schody mogą zająć powierzchnię, którą wcześniej planowano przeznaczyć na składowanie. Stosowanie bardziej stromych schodów wyłącznie po to, aby odzyskać kilka metrów kwadratowych, nie jest dobrym rozwiązaniem przy codziennym ruchu pracowników.

Schody proste sprawdzają się tam, gdzie jest wystarczająco dużo miejsca i duży ruch pieszy. Układ dwubiegowy ze spocznikiem pozwala lepiej wykorzystać powierzchnię przy ścianie. Schody drabinowe należy rozpatrywać tylko dla odpowiednio zakwalifikowanych dojść technicznych, a nie jako zamiennik głównej komunikacji pracowniczej.

Przy wyborze stopnic najlepiej sprawdzają się konstrukcje stalowe z powierzchnią antypoślizgową. Stopnie kratowe ułatwiają odprowadzanie wody i zanieczyszczeń, ale mają wadę: drobne przedmioty mogą przez nie przelatywać, co wymaga oceny zagrożeń dla osób znajdujących się poniżej.

Przed zatwierdzeniem projektu trzeba jeszcze sprawdzić wysokość przejścia nad schodami, oświetlenie, usytuowanie poręczy oraz warunki ewakuacji. Jedne schody nie zawsze wystarczą – liczba i rozmieszczenie wyjść zależą między innymi od liczby użytkowników, długości dojść ewakuacyjnych i klasyfikacji pożarowej obiektu.

Barierki ochronne – gdzie są obowiązkowe i jak uniknąć błędów montażowych?

Na antresoli magazynowej zagrożeniem jest zarówno upadek człowieka, jak i spadający karton, narzędzie czy element wyposażenia. Dlatego balustrada musi chronić przed obydwoma rodzajami zdarzeń.

Zgodnie z § 106 rozporządzenia w sprawie ogólnych przepisów BHP powierzchnie robocze i przejścia położone na wysokości powyżej 1 m wymagają zabezpieczeń obejmujących:

• Poręcz ochronną na wysokości minimum 1,1 m.
• Krawężnik ochronny o wysokości minimum 15 cm.
• Poprzeczkę umieszczoną w połowie wysokości pomiędzy poręczą a krawężnikiem albo wypełnienie uniemożliwiające wypadnięcie osoby.

To wymagania minimalne. Nie oznaczają, że każda balustrada o wysokości 110 cm będzie odpowiednia do dowolnego stanowiska magazynowego.

Załóżmy, że na antresoli składowane są kartony o wymiarach 40 × 30 × 25 cm. Pracownicy kompletują zamówienia bezpośrednio przy jej krawędzi. Sama poręcz z poprzeczką nie zabezpieczy przed wypadnięciem kartonu. W takim układzie rozsądniejsze będzie zastosowanie balustrady z wypełnieniem siatkowym, dobranym do wielkości przechowywanych przedmiotów.

W strefach, w których nie prowadzi się kompletacji bezpośrednio przy krawędzi, klasyczna stalowa balustrada z krawężnikiem i poprzeczką może być wystarczająca. Warunkiem jest prawidłowe rozmieszczenie stanowisk i niedopuszczanie do odkładania ładunków przy zabezpieczeniu.

Szczególnej uwagi wymagają mocowania. Wytrzymałość balustrady zależy od słupków, kotew i konstrukcji, do której została przymocowana. Solidna stalowa poręcz nie zapewni bezpieczeństwa, jeżeli obciążenie zostanie przeniesione na zbyt cienką blachę pomostu. Obciążenia poziome i sposób mocowania powinny zostać określone przez projektanta na podstawie funkcji antresoli i właściwych wymagań konstrukcyjnych.

W praktyce problemy często pojawiają się po zmianie organizacji magazynu. Regały zostają przesunięte, zwiększa się liczba palet, a operatorzy zaczynają wykorzystywać barierkę jako punkt podparcia ładunku. To niebezpieczne. Balustrada chroniąca pracowników nie jest odbojnicą dla wózka ani ogranicznikiem palet.

Jeżeli wózki mogą zbliżać się do słupków antresoli na dolnym poziomie, należy rozważyć osobne odbojnice chroniące konstrukcję przed uderzeniami. Na górnym poziomie trzeba natomiast ustalić strefę bezpiecznego składowania. Samo oznaczenie jej taśmą nie zastąpi fizycznego zabezpieczenia przed upadkiem.

Bramki bezpieczeństwa – jak zorganizować przeładunek palet na antresoli?

Najtrudniejszym miejscem do zabezpieczenia jest zwykle stanowisko odkładania palet. W tym punkcie balustrada musi zostać przerwana, żeby wózek widłowy mógł umieścić ładunek na górnym poziomie. Pozostawienie zwykłej, ręcznie otwieranej furtki tworzy jednak ryzyko: podczas rozładunku pracownik może znaleźć się przy otwartej krawędzi.

Dlatego przy regularnym przeładunku najczęściej uzasadnione są bramki paletowe uchylne lub wahadłowe z naprzemiennym zabezpieczeniem dostępu. Mechanizm działa tak, że otwarcie strony przeładunkowej odcina dostęp pracownika od krawędzi, a otwarcie strony magazynowej następuje dopiero po ponownym zabezpieczeniu strony zewnętrznej.

Przykładowo magazyn przyjmuje 40 palet na antresolę podczas jednej zmiany. Każdorazowe demontowanie barierki lub otwieranie zwykłej furtki oznacza dziesiątki sytuacji, w których zabezpieczenie krawędzi zostaje przerwane. Bramka z naprzemiennie działającymi osłonami pozwala wykonywać przeładunek bez tworzenia takiego otwartego przejścia.

Nie każda bramka pasuje jednak do każdego stanowiska. Przed zamówieniem trzeba ustalić:

• Maksymalne wymiary ładunku – paleta EUR ma podstawę 1200 × 800 mm, ale kartony mogą wystawać poza jej obrys.
• Wysokość palety z towarem – bramka musi zapewniać odpowiednią przestrzeń roboczą.
• Kierunek podawania palet – wpływa na orientację bramki i przestrzeń wymaganą do jej obsługi.
• Sposób otwierania – nie może kolidować z regałami, lampami, instalacjami ani ruchem pracowników.
• Możliwość bezpiecznego odkładania ładunku – konstrukcja antresoli musi przenieść obciążenia od palety, urządzeń transportowych i pracowników.

Przy standardowej palecie EUR nie należy zamawiać bramki wyłącznie na podstawie wymiaru 1200 × 800 mm. Trzeba uwzględnić rzeczywisty obrys największego ładunku, tolerancję pozycjonowania i przestrzeń potrzebną do manewrowania. Wymiary światła przeładunkowego należy zatwierdzić na rysunku technicznym.

Gdy przeładunki odbywają się kilka razy dziennie, ręczna bramka mechaniczna bywa wystarczająca. Przy intensywnym ruchu można rozważyć wersję wspomaganą lub zautomatyzowaną. Zmniejsza ona wysiłek operatora, ale oznacza większy koszt zakupu, dodatkowe elementy eksploatacyjne i konieczność serwisowania.

Najbardziej irytujące w źle dobranych bramkach są nie tyle same mechanizmy, ile kolizje z otoczeniem. Zdarza się, że otwierana osłona blokuje alejkę kompletacyjną albo nie pozwala ustawić wysokiej palety. Takie ograniczenia trzeba wychwycić podczas symulacji ruchu ładunków, zanim konstrukcja trafi na halę.

Właśnie dlatego antresole magazynowe należy planować razem ze stanowiskami przeładunkowymi, a nie doposażać w przypadkowo dobrane bramki już po montażu. Punkt odkładania palet powinien mieć określoną nośność, odpowiednią powierzchnię manewrową i zabezpieczenie zachowujące skuteczność w całym cyklu pracy.

Nie należy również zakładać, że standardowa bramka paletowa zatrzyma uderzenie wózka widłowego. Jeżeli taki scenariusz jest możliwy, potrzebne są dodatkowe rozwiązania techniczne oraz analiza dopuszczalnych obciążeń.

FAQ – najczęstsze pytania o zabezpieczenia antresoli magazynowych

Czy każda antresola magazynowa musi mieć barierki?
Na powierzchniach roboczych i przejściach położonych powyżej 1 m przepisy BHP wymagają balustrad lub, w przewidzianych sytuacjach, innych skutecznych zabezpieczeń przed upadkiem. Nie można pozostawić niezabezpieczonej krawędzi tylko dlatego, że pracownicy przebywają tam sporadycznie.

Jaką wysokość powinna mieć barierka na antresoli?
Balustrada stosowana zgodnie z § 106 ogólnych przepisów BHP musi mieć poręcz ochronną na wysokości minimum 110 cm, krawężnik minimum 15 cm oraz poprzeczkę pośrednią lub odpowiednie wypełnienie.

Czy na antresolę można zamontować schody o szerokości 80 cm?
Nie jako uniwersalne rozwiązanie. Dla standardowych schodów stałych w budynkach magazynowo-składowych wymagana szerokość użytkowa wynosi zasadniczo minimum 120 cm. Inne wymiary mogą dotyczyć określonych dojść technicznych, jeżeli ich przeznaczenie i właściwe przepisy na to pozwalają.

Czy zwykła furtka wystarczy do przeładunku palet?
Przy regularnym przeładunku zwykła furtka otwierająca dostęp do niezabezpieczonej krawędzi jest rozwiązaniem ryzykownym. Bezpieczniejsza jest bramka z naprzemiennym zabezpieczeniem strony magazynowej i przeładunkowej.

Czy schody i bramki można dołożyć po zamontowaniu antresoli?
Technicznie często jest to możliwe, ale wymaga sprawdzenia nośności konstrukcji, mocowań i układu komunikacyjnego. Dodatkowe otwory, wsporniki lub przebudowa balustrad mogą wymagać zmian projektu i ponownej weryfikacji bezpieczeństwa.

Od czego rozpocząć projekt zabezpieczeń?
Najpierw należy sporządzić plan ruchu ludzi i towarów, zaznaczyć miejsca odkładania palet, stanowiska pracy oraz trasy ewakuacyjne. Następnie trzeba potwierdzić nośność antresoli i dobrać schody, barierki oraz bramki do rzeczywistych obciążeń. Pierwszy błąd do wyeliminowania to projektowanie otworów przeładunkowych bez określenia sposobu ich zabezpieczenia podczas pracy.
